抄板類別
電源電子
UPS電源線路板抄板
發布時間：2016-08-22 19:28:02
案例詳情

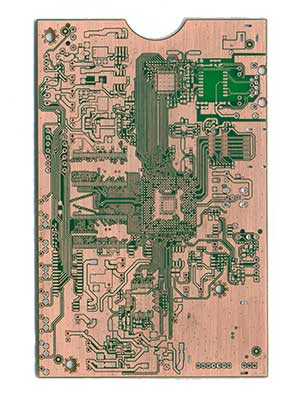

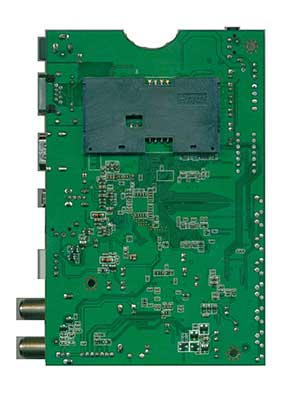

UPS電源線路板抄板
高頻在線式單進單出UPS電源，可以使用（N+1）并機冗余備份，故障率低，應用于通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。 采用DSP數字信號處理器技術設計，簡化UPS控制電路，采用高頻（50KHz）AC-DC變換技術，功耗、散熱減小。采用PFC（輸入功率因數較正）技術，減小了發電機的功率。
 |
 |
 |
 |
 |
 |
| VS-1REVA | |||||
| 元件類型 | 元件參數 | 元件封裝 | 數量 | 元件位號 | 備注 |
| 貼片電阻 | 100R 1/8W ±5% | 0805 | 1 | R3 | |
| 100K 1/8W ±5% | 0805 | 1 | R1 | ||
| 220K 1/8W ±5% | 0805 | 1 | R2 | ||
| 貼片電容 | 1NF | 0805 | 1 | C5 | |
| 100NF | 0805 | 1 | C6 | ||
| 引線鉭電容 | 100NF | DIP2 | 1 | C7 | |
| 直插電解電容 | 220UF | DIP2 Φ13*40MM | 4 | C1, C2, C3, C4 | |
| 整流二極管 | 1N4148 | 1206 | 1 | D1 | |
| 陶瓷諧振器 | 4.00MG | DIP3 8*3*6MM | 1 | J4 | |
| IC | (8A 125)KIA78L05F | SOT89 | 1 | Q2 | |
| EM78P156ELMJ -G | SOP-18 | 1 | U1 | ||
| 保險管 | 2PIN | DIP2 11*3*8MM | 2 | J1, J2 | |
| 數碼管 | 12PIN | DIP12 | 1 | J3 | |
| 測試點 | 3PIN | SMD3 | 1 | Q1 | 僅供參考 |
| 接線 | 2PIN | DIP2 | 1 | J5 | 帶螺絲 |
| 19 | |||||
產品參數
| 容量 | VA/W | 6KVA/5.4KW |
| 輸入 | 輸入配線 | 單相二線+地線 |
| 電壓范圍 | 120-275V | |
| 頻率范圍 | 50/60HZ自適應 | |
| 失真率 | <5% | |
| 功率因數 | ≥0.99 | |
| 發電機輸入 | Support | |
| 輸出 | 電壓范圍 | 220×（1+1%）VAC |
| 頻率(同頻模式) | 46-54Hz/56-64Hz（與輸入市電頻率同步） | |
| 頻率(電池模式) | 50（1+1%）/60（1+1%）Hz | |
| 功率因數 | 0.9 | |
| 波峰比 | 3:1 | |
| 諧波失真 | ≤3%THD(線性負載) | |
| ≤6%THD(非線性負載) | ||
| 輸出波形 | 純正弦波 | |
| 輸出方式 | 端子排 | |
| 過載能力 | 市電：105%-125%，1min;125%-135%，30S;〉135%，0.5S 電池：≥105% for 30 S | |
| 效率 | 充電模式 | 90% |
| 電池模式 | 90% | |
| 市電優先模式 | 97% | |
| 電池 | 電池類型 | 12V/7AH |
| 電池?cái)?shù)量 | 16 | |
| 設備時間(滿載) | >5min | |
| 充電時間(90%) | 8Hours | |
| 充電電池(最大) | 1.0A | |
| 額定充電電壓 | 218.4Vdc | |
| 溫度檢測 | 是 | |
| 轉換時間 | 市電轉電池 | 零 |
| 逆變到旁路 | 零 | |
| 其它特點 | 市電優先模式 | 支持 |
| 常態模式(恒壓恒頻) | 支持 | |
| 電源分配器 | 支持 | |
| 遠程控制面板 | 長達100米 | |
| 并聯冗余 | 3臺(最多) | |
| 指示燈 | LED顯示 | 負載狀態/電池容量/電池模式/旁路模式/故障 |
| LCD顯示 | 負載/電池/輸入/輸出/操作摸式 | |
| 電池模式 | 每4秒鳴叫1次 | |
| 低電 | 每秒鳴叫1次 | |
| 過載 | 每秒鳴叫2次 | |
| 故障 | 一直鳴叫 | |
| 尺寸 | 外型體積(DxWxH)mm | 248x500x616 |
| 重量 | 凈重(Kg) | 57 |
| 使用環境 | 運行環境 | 0~40℃ |
| 相對溫度 | 20~90%(無凝結) | |
| 噪音強度 | <55db@1Meter | |
| 接口 | 微型RS-232 | 支持Windows?2000/2003/XP/Vista/2008/7LinuxUnix和MAC |
| USB(可選) | Windows Famlly & MAC | |
| 插槽(可選) | SNMP/AS400 Relay Card/Rs485 | |
| EPO(可選) | 支持緊急關機 |
PCB抄板簡介
板朗科技(www.as526.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢?？蛻羧缧柘嚓P(guān)其他后續加工服務，抄板費用能享有一定優惠。
