豐富的PCB抄板經驗

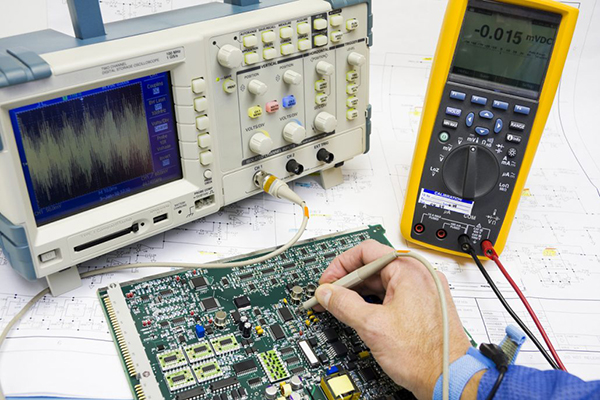

板朗科技是國內最早一批從事PCB反向開發設計的公司，擁有近十年的PCB抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手PCB抄板案例大小近萬件，接手的抄板案例保證成功率。我司豐富的抄板經驗在保證成功率的基礎上，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。

雄厚的PCB抄板能力

十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：

1.無線通訊設備：如無線基站；

2.光網絡傳輸設備：如SDH，DWDM設備。

3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。

4.高端計算設備：服務器，主機主板等。

5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。

6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。

7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。

抄板技術范圍

科學的PCB抄板流程

指客戶的到抄板服務的整個過程，包括但不限于下面幾步：

1. 項目咨詢/報價PCB抄板費用

客戶提供自己的抄板需求，板型介紹，抄板時間期限預期以及相關PCB板已知信息并與抄板公司服務或技術人員溝通談妥抄板價格。

2. 客戶提供母板并預付保證金

如果是以快遞的形式寄送PCB板，請注意包好，以免損壞。

3. 公司按客戶需求進行抄板

4. 抄板完成請客戶確認

5. 確認完成，結清尾款

PCB抄板工藝流程

PCB為不裝元件的印刷電路板，而裝了元件的印刷電路板被稱為PCBA。下面為有元件的PCB板抄板流程。

1. 掃描電路板圖片

注：由于可能出現大元件下還有小的貼片元件，可先掃描后拆掉大的再掃一次。

2. 拆板

拆掉所有器件，并且將PAD孔里的錫去掉。用洗板水將PCB清洗干凈，然后放入掃描儀內，掃描儀掃描的時候根據板子精密程度選擇適當?shù)南袼兀员愕玫捷^清晰的圖像，啟動OHTOSHOP，用彩色方式將絲印面掃入，保存該文件并打印出來備用；

注：拆板時應注意元件的極性和方向。

3. 制作BOM單

參照第一步中的電路板圖片在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向等,最終做出BOM表；

4. 磨板

用水紗紙將TOP LAYER 和BOTTOM LAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入；

5.調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP，如果發現圖形有問題還可以用PHOTOSHOP進行修補和修正。

6.啟動PCB抄板軟件Protel，在文件菜單中調入掃描的PCB板圖片，將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第4步。

7.將TOP層的BMP轉化為TOP.PCB，注意要轉化到SILK層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。

8.將BOT層的BMP轉化為BOT.PCB，與上面一樣是轉化到SILK層，然后你在BOT層描線就是了。畫完后將SILK層刪掉。

9.在PROTEL中將TOP.PCB和BOT.PCB調入，合為一個圖就OK了。

10.用激光打印機將TOP LAYER， BOTTOM LAYER分別打印到透明膠片上（1：1的比例），把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，一個簡單的雙面板就做出來了!

一條龍PCB抄板服務

狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。

透明的PCB抄板價格

板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
