印花機控制線路板抄板
發布時間：2016-08-22 19:35:31
案例詳情

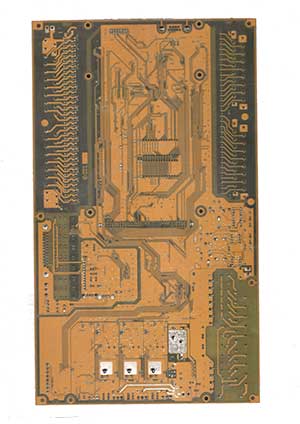

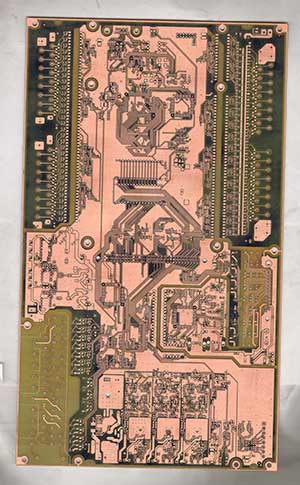

印花機控制線路板抄板
 |
 |
 |
 |
 |
 |
|
印花機控制線路板抄板BOM清單
|
||||||
| 類型 | 參數 | 封裝 | 數量 | 位號 | 廠商 | 備注 |
| 貼片電阻 | 1801 1.8K 1/8W 1% | 0805 | 4 | R7, R9, R15, R17 | ||
| 332 3.3K 1/8W 5% | 0805 | 2 | R49, R50 | |||
| 5101 5.1K 1/8W 1% | 0805 | 2 | R33, R34 | |||
| 562 5.6K 1/8W 5% | 0805 | 2 | R3, R10 | |||
| 8201 8.2K 1/8W 1% | 0805 | 4 | R5, R6, R19, R21 | |||
| 1002 10K 1/8W 1% | 0805 | 14 | R1, R4, R8, R11, R26, R27, R30,R37, R39, R40, R42, R43, R46,R47 | |||
| 1502 15K 1/8W 1% | 0805 | 4 | R2, R23, R32, R41 | |||
| 2002 20K 1/8W 1% | 0805 | 2 | R35, R36 | |||
| 2702 27K 1/8W 1% | 0805 | 2 | R28, R45 | |||
| 4702 47K 1/8W 1% | 0805 | 2 | R25, R31 | |||
| 513 51K 1/8W 5% | 0805 | 2 | R29, R44 | |||
| 1003 100K 1/8W 1% | 0805 | 10 | R12, R13, R16, R18, R20, R22,R23A, R24, R38, R48 | |||
| 可調電阻 | 10K 1-2:6.2K | DIP3 7.5*7*4.5mm | 2 | VR1, VR2 | ||
| 貼片電容 | 22PF 10% | 0805 | 10 | C2, C6, C9, C10, C29, C30, C31,C35, C36, C37 | ||
| 470PF 10% | 0805 | 4 | C1, C4, C22, C24 | |||
| 2.2NF 10% | 0805 | 2 | C21, C27 | |||
| 15NF 10% | 0805 | 2 | C23, C25 | |||
| 47NF 10% | 0805 | 2 | C17, C20 | |||
| 100NF 10% | 0805 | 12 | C11, C12, C15, C16, C18, C19,C26, C28, C32, C33, C34, C38 | |||
| 270NF 10% | 0805 | 6 | C3, C5, C7, C8, C13, C14 | |||
| 直插電解電容 | 22UF/50V | SIP2 φ6*12mm | 6 | E3,E4, E5, E6, E7, E8 | ||
| 220UF/25V | SIP2 φ8*12mm | 2 | E1, E2 | |||
| CBB電容 | 100NF ±5% 250V | SIP2 9*3*6mm | 1 | C40 | ||
| 二極管 | 1N4007 | D-1206 | 8 | D1, D2, D3, D4, D5, D6, D7, D8 | ||
| IC | LM833 | SOP8 | 6 | IC1, IC2, IC3, IC4, IC5, IC6 | ||
| 線性光偶 | LCR-0203 | DIP4 φ6*13mm | 2 | L1, L2 | ||
| 排線座 | 3PIN白色排線座 腳距2.54mm | SIP3 10*6*7mm | 3 | CN5_2,CN4,CN5 | ||
| 4PIN白色排線座 腳距2.54mm | SIP4 12*6*7mm | 2 | CN2, CN3 | |||
| 連接座 | 4PIN連接座 | DIP4 31*26*26mm | 3 | S1, S2, S3 | ||
| 卡儂座 | 3芯卡儂公座 (直腳) | DIP3 32*26*26mm | 2 | X3, X4 | ||
| 3芯卡儂母座 (直腳) | DIP3 32*26*26mm | 2 | X1, X2 | |||
| 拔動開關 | 20PIN拔動開關 | DIP20 22*9*25mm | 1 | SW4 | ||
| 12PIN拔動開關 | DIP12 16*7*18mm | 1 | SW1 | |||
| 8PIN拔動開關 | DIP8 17*7*21mm | 3 | SW3,SW2, SW5 | |||
| 5PIN拔動開關 | SIP5 17*7*21mm | 1 | SW6 | |||
PCB抄板簡介
板朗科技(www.as526.cn)是國內最早一批從事PCB電路板抄板的公司，擁有近十年的PCB反向開發設計抄板經驗。板朗科技建立了先進的PCB抄板研究室，購置了專業的抄板機器設備和軟件，組建了專業的抄板團隊。板朗科技每年經手各種PCB抄板案例數千件，我司豐富的抄板經驗在保證接手的抄板案例成功率的同時，也能夠更高效的完成抄板工作。高效率與高成功率使板朗科技在業界備受好評。
PCB抄板范圍
十年的抄板歷程中，板朗科技積累了成熟完備的抄板技術，PCB抄板業務覆蓋絕大多數類型和難度的PCB電路板，包括但不限于下面所列行業：
1.無線通訊設備：如無線基站；
2.光網絡傳輸設備：如SDH，DWDM設備。
3.數據通信設備：如高端路由器、LANSWITCH、ADSL等。
4.高端計算設備：服務器，主機主板等。
5.多媒體電子設備：TV、HDTV、DVD、DVB、LCDTV、PDP、LCOS、DLP。
6.大功率開關電源產品：家電、計算機、通訊、開關電源PCB設計。
7.電力電子設備：變頻器、UPS、工業電源、工控板。各系列工控PCB設計。
8.工業控制設備、汽車控制系統、醫療電子設備。
PCB抄板能力
| 項目 | 我司能力 | 精度 |
| 最高層數 | 1-38層 | …… |
| 最大板厚 | 6mm | ±0.05mm |
| 最大尺寸 | 640mm X 480mm | ±0.1mm |
| 最小線寬 |
硬板 0.01mm 柔性版0.005mm |
±0.01mm
|
| 最小線隙 |
硬板 0.01mm 柔性版0.005mm |
|
| 最小機械通孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小機械埋孔 |
硬板 0.15mm 柔性版0.1mm |
|
| 最小激光盲孔 |
0.1mm |
|
| 最小激光埋孔 |
0.1mm |
|
| 盲孔種類 | 1階、2階、3階、4階激光盲孔 | …… |
| 埋孔種類 | >20類 | …… |
| 多層板銅厚測量 | …… | ± 1.7um |
| 多層板層間距測量 | …… | ±5um |
| 阻抗測算 | 5~150Ω | ±0.5Ω |
| 電阻阻值測量 | 0.000001Ω~20MΩ | ±5% |
| 電容容值測量 | 0.001pF ~ 100F | |
| 電感量測量 | 0.001nH ~ 10H | |
| 磁珠等效阻值測量 | 10Ω ～ 2000Ω (100MHz) | ±10% |
| 晶體頻率測量 | 1KHz ~ 200MHz | ±1% |
| 穩壓二極管測量 | 0.5V ~ 56V | ±0.01V |
一條龍PCB抄板
狹義上的PCB抄板僅包括電路板復制，我公司提供制作BOM清單、PCB克隆、芯片解密、物料代購、樣機制作、調試、維修，SMT加工、PCBA加工等整套電子方案開發的一條龍服務，一站式解決所有問題，為客戶節省時間、財力、人力等多方面的成本。
PCB抄板價格
板朗科技pcb抄板收費采用透明的計價方式，根據PCB板尺寸、板層、器件密度、操作的難以程度等相關參考因素，制定了詳細的計算抄板價格方式，不亂收，多收客戶一分錢。客戶如需相關其他后續加工服務，抄板費用能享有一定優惠。
